ART數據采集卡實現和LabVIEW的無縫連接

阿爾泰數據采集類產品,主要是USB總線 PXI/PXIe總線類產品進行了全面的軟件升級,分別推出ARTDAQARTScope開發軟件。提供DMC設備管理軟件和功能測試軟件,并且和LabVIEW做到了無縫連接,提供內嵌的圖形化API函數接口、使用說明和開發例程,更好的服務客戶的二次開發。下面以ARTDAQ軟件做介紹。

升級后的軟件功能介紹如下:(安裝ARTDAQ驅動軟件)

1.首先,驅動安裝完成后,桌面形成“DAQ管理配置工具快捷方式,簡稱DMC,該軟件工具可對當前機箱中的ART設備進行管理。

2.管理軟件的使用:雙擊1中快捷方式,打開,如下圖1所示:





                   圖1 DMC開啟界面

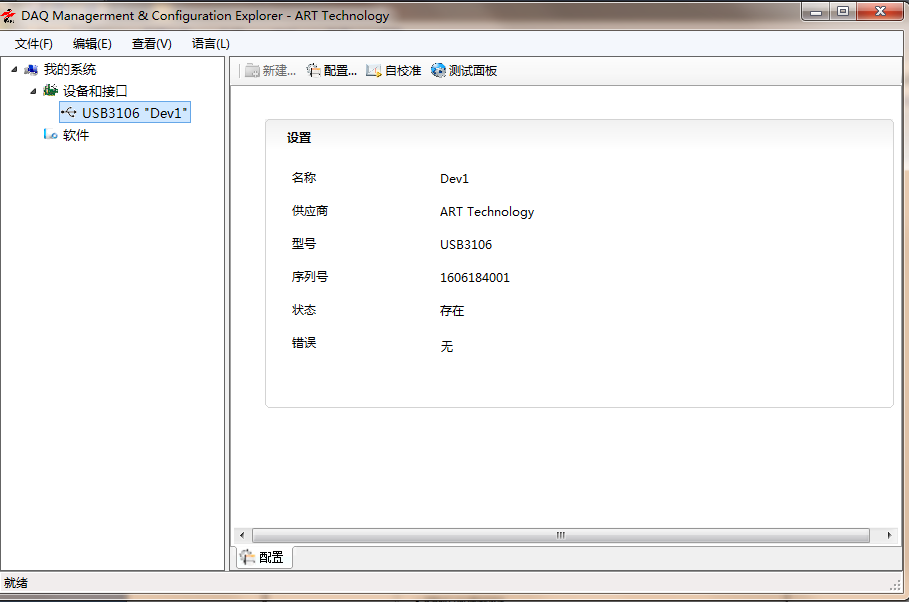

左側,會顯示當前機箱中的ART設備,右側主頁顯示ART基本信息和板卡所在機箱配置屬性;選中DMC中的ART設備,右側顯示當前設備配置信息,校準操作和測試面板,如下圖2所示:





              圖2 選擇設備后,DMC刷新界面

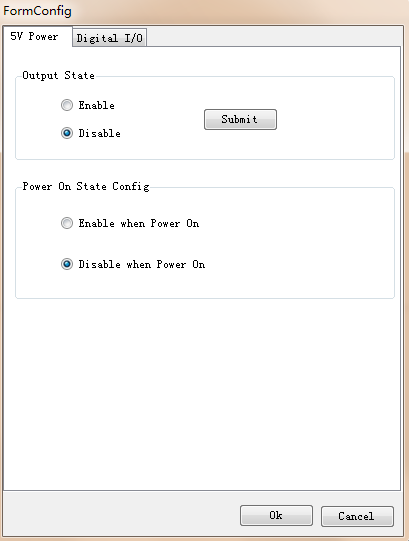

點擊配置菜單,能出現對5V輸出以及DIO口狀態的配置界面,見圖3:可以對板卡上的5V Output管腳,是否輸出以及上電是否輸出,進行配置;同樣也可以對所有的DIO口,進行上電狀態的配置。





       圖3 “5V Output”及DIO口上電狀態配置界面



 測試面板,囊括了當前板卡的所有功能,可進行參數配置,進行相應的功能測量,方便客戶測試和熟悉板卡;如下圖,USB3106為例,測試面板包括模擬采集、模擬輸出、DIO和計數器功能,做到了板卡功能一目了然,并且可幫助客戶進行簡單的測量工作。

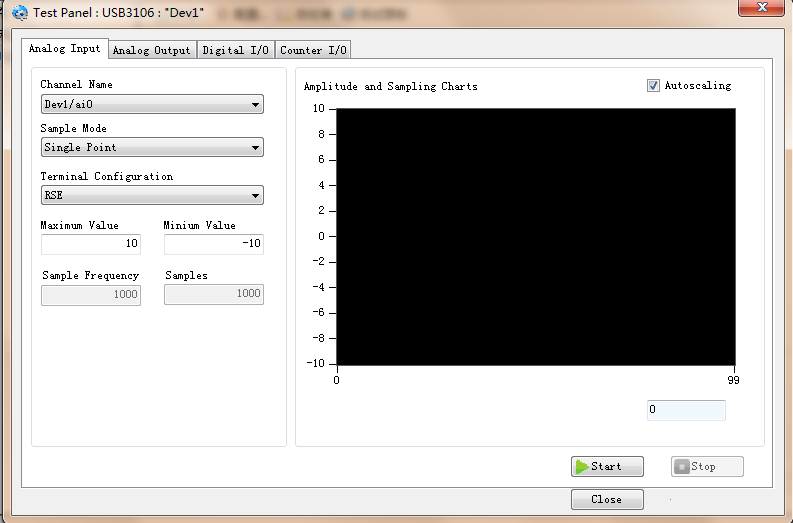

   模擬采集,如圖4所示:界面自適應板卡IO通道資源,采樣模式連續、有限、單點可配,接地方式單端、非參考單端、差分可配;量程max值、min值以V值為單位,可根據實際測量信號調整;可設置板卡采樣頻率以及每通道采樣點數。右側圖形方式顯示,可設置是否使能自動進行圖像縮放,并且實時數顯結尾一個采樣點的幅值







                                           圖4 模擬采集(AI)界面

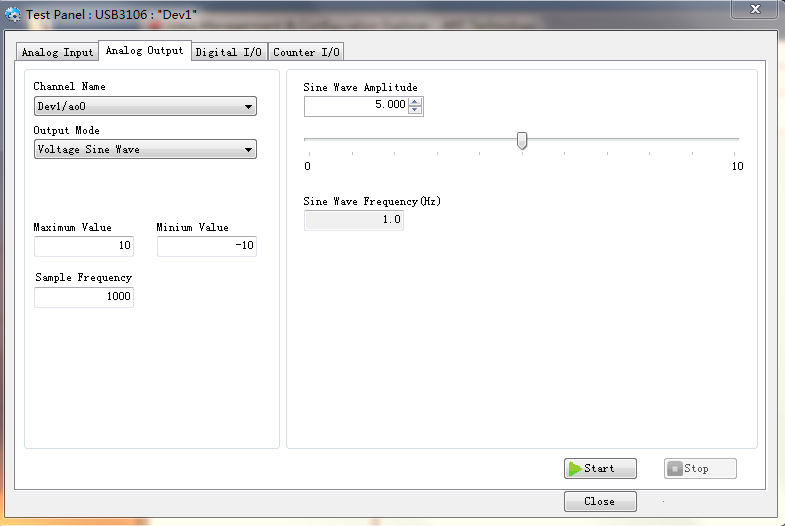

   模擬輸出,可以選擇輸出直流電壓還是交流正弦波信號,在正弦波輸出時,默認的信號周期點數為1000,所以可通過配置采樣頻率,來改變輸出信號的頻率(采樣頻率/1000=信號頻率)







                     圖5 模擬輸出界面

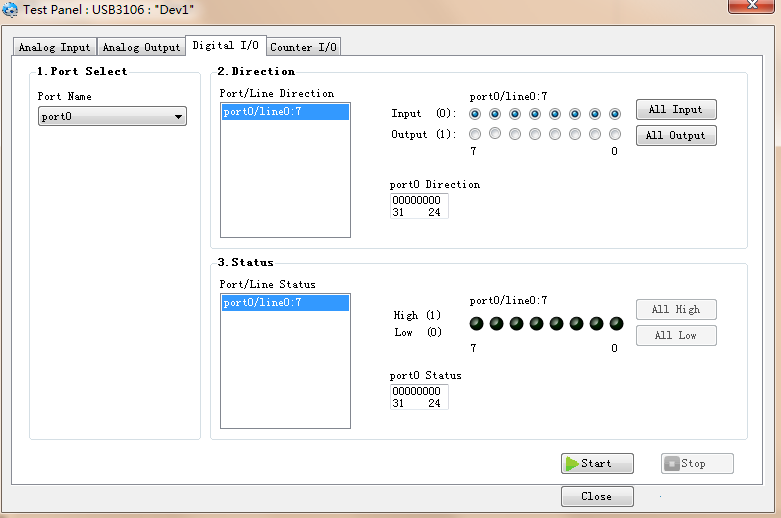

DIO功能,以Port為一組,每組中有若干通道,通道輸入輸出方向,單通道可配,若設置為DO功能,輸出高低狀態可配;見圖6







               圖6 DIO測試界面



3.開發例程:開發例程默認在C:Program FilesART TechnologyDAQ路徑下。該路徑下,Docs文件夾中有該系列軟件開發的API函數介紹說明書;Include中,有二次開發用到的.h文件;Samples中,有VC和LabVIEW的開發例程;

例程提供了DAQ產品模擬采集(Analog In) 模擬輸出(Analog Out) 計數器(Counter) 數字量輸入輸出(Digital)和同步(Synchronization)所有的DEMO程序;并且在各功能內還進行了細分,如模擬采集功能中提供了連續采集、有限點采集、單點采集例程;同步功能中提供了多通道同步、多設備同步、多任務(如AI AO之間)同步等的例程為客戶提供更全面的二次開發指導;

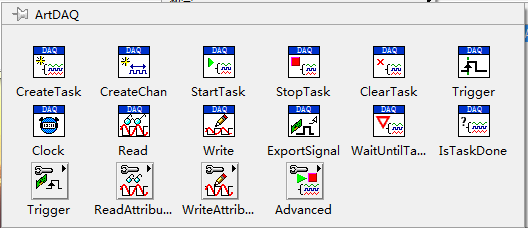

  在以上基礎上,還提供了和LabVIEW兼容的API函數接口,在函數選板-用戶庫-ARTDAQ中,可找到如下圖所示的函數接口,見圖7,(備注:圖形顯示、數據保存以及報表生成等,均可使用labview中自帶的函數庫實現。如波形圖顯示、tdms數據保存等均無縫兼容。)







                                            圖7 ArtDAQ 函數選板

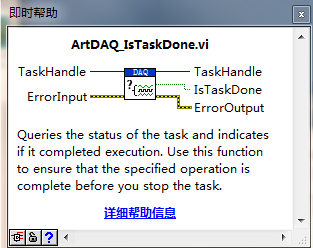

    并且為每一個接口,提供的說明信息和詳細的幫助文件,如下圖所示:







                         圖8 幫助信息(附詳細幫助信息)

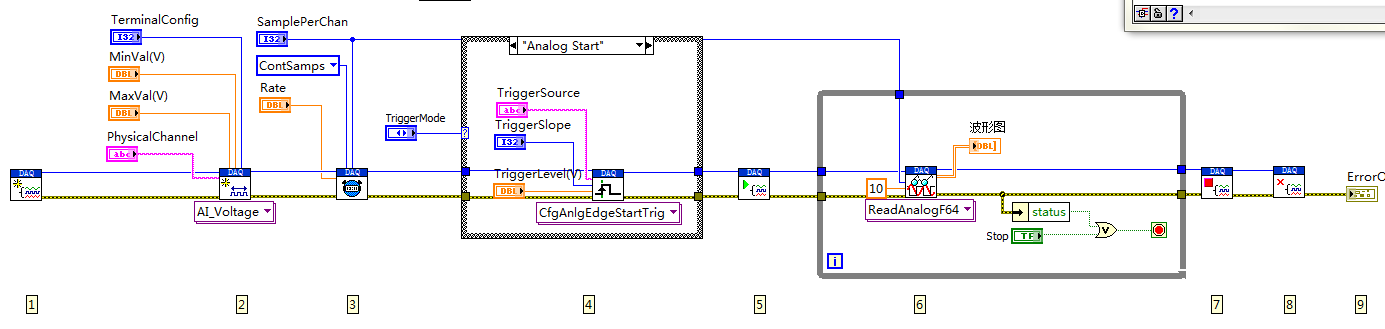

 落實模塊化的編程理念,開發例程如下所示:







                       圖9 DEMO



并且提供相應的錯誤調試信息和提示,以未成功連接設備為例,錯誤提示如下:





           圖10 Error Information



以上,是ART DAQ軟件升級后的功能介紹,歡迎大家垂詢購買試用!
