系統簡介:
此系統能通過檢測室內溫度來控制水閥門的開度和手動切換風機三速系統開關,使室內溫度保持在用戶需要的范圍內。
系統主要由控制器、電動水閥構成。主要應用于風機盤管控制工況中(二管制。冷、熱水兩管盤);夏季運行時,管盤供冷凍水,系統對室內供冷風;冬季運行時,盤管供熱水,系統對室內供熱風。
控制器內置溫度傳感器檢測室內溫度控制區根據溫度信號的高低來調節水閥的狀態,以達到控制室內溫度的目的。
一、設備清單:
設備清單 | ||
設備型號 | 數量 | 用途 |
T6233-VO | 1 | 數字式風機盤管溫控器 |

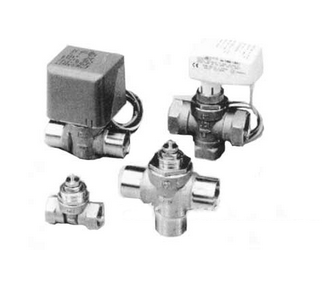

VG4400GC | 1 | 高性能/高關閉力區域閥門 |
VA-7010-8503 | 1 | 開/關區域閥門電動執行器 |
二、設備執行能力:
VA-7010-8503型開/關區域閥門電動執行器:
根據DDC控制器的輸出控制信號實現對電動
調節水閥開啟和關閉的控制調節功能。
VG4400GC型區域閥門:
受閥門電動執行器控制,實現開啟和關閉,
以啟停風機盤管內部水循環。主要用于調節送風溫度。
T6233-VO型數字式風機盤管溫控器:
內置溫度傳感器,室內風速控制,溫度調節。
根據室內溫度控制風機盤管進水閥門。
三、系統解決方案:
系統運行時,客戶根據需要可操控控制器發出指令,風機接受到信號即刻旋轉運作,此時可調整風速三速控制;使用溫度控制時刻預設溫度,系統感應到溫度過高或過低時閥門即可運作,例如環境溫度高于預設溫度常閉閥門開啟,盤管進冷水,風機送風,達到預設溫度時,閥門關閉;模擬量控制時系統運行實時控溫,實時指令,閥門實時調節,極大的方便客戶的各種測溫控溫需求。
功能注釋:
1)風速三速控制:溫控器下部分為風速控制,分為大中小三速,以撥動滑塊改變風機運轉率,達到改變風速的效果。
2)溫度控制:溫度傳感器測得室內溫度,溫控器根據測定溫度與設定溫度差調節閥門。
3)模擬量控制:通過模擬量輸出控制閥門改變開度大小,增加或減小水管流量,控制室溫
