阿爾泰科技產品組成發動機測試平臺的方案

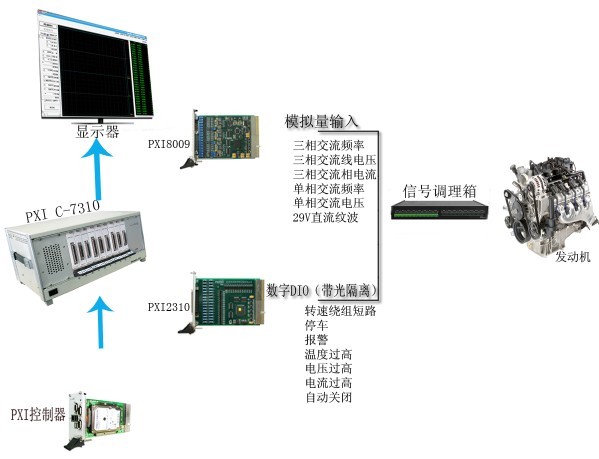

發動機對于一個動力系統來說起著決定性的作用，所以對其測試也是一個重要的項目，本測試系統由3U 10槽PXI7310機箱、PXI7651控制器、信號調理箱、數據采集模塊PXI8009、PXI8501，數字IO模塊PXI2310組成。首先，將發動機輸出的非標準前端信號通過信號調理箱，調理成系統可識別的標準信號，再由數據采集模塊采集發動機的輸出信號（包括三相交流頻率、三相交流線電壓、三相交流相電流、單相交流頻率、單相交流電壓、29V直流紋波、29V短路電流、溫度/流量/振動等信號），數字IO模塊進行發動機的狀態監視和控制接觸器開關。系統輸入輸出結構框圖如下所示：
1）該發電機采用三相三線制，星形接線方式
2）測試發電機輸出的三相交流信號
A、 頻率（大5kHz）6路；
B、 線電壓（0～500VAC）6路；
C、 相電流（0～20A）6路；
D、 能畫出正弦波形。
3） 測試轉速繞組產生的單相交流電：
A、 頻率（大5k）2路；
B、 幅值（60VAC）2路；
C、 單相交流60VAC電壓經過電源變換器轉換為29V直流電壓，需測試該直流電壓的紋波系數2路；測試短路電流（0-15A）2路。
4） 發電機通過電動機進行驅動，通過通信接口（RS485接口）發送指令控制其轉速；
5）10路傳感器（溫度/流量/振動）輸出的模擬量進行采集；
6）控制接觸器開關實現以下功能，共計10路：
A、 控制轉速繞組短路；
B、 停車、報警；
C、 溫度、電壓、電流超過規定范圍，自動關閉等操作。
7）測試過程采用異步測試。
系統信號匯總以及解決方案
系統硬件平臺搭建
系統采用PXI總線技術結構搭建了一個高性能、低成本的運載平臺。PXI結合了PCI的電氣總線特性與CompactPCI的堅固性、模塊化及Eurocard機械封裝的特性發展成適合于試驗、測量與數據采集場合應用的機械、電氣和軟件規范。PXI將臺式PC的性能價格比優勢與PCI總線面向儀器領域的必要擴展完美地結合起來，成為當今主流的虛擬儀器測試平臺。系統設計拓?fù)鋱D如下所示：
